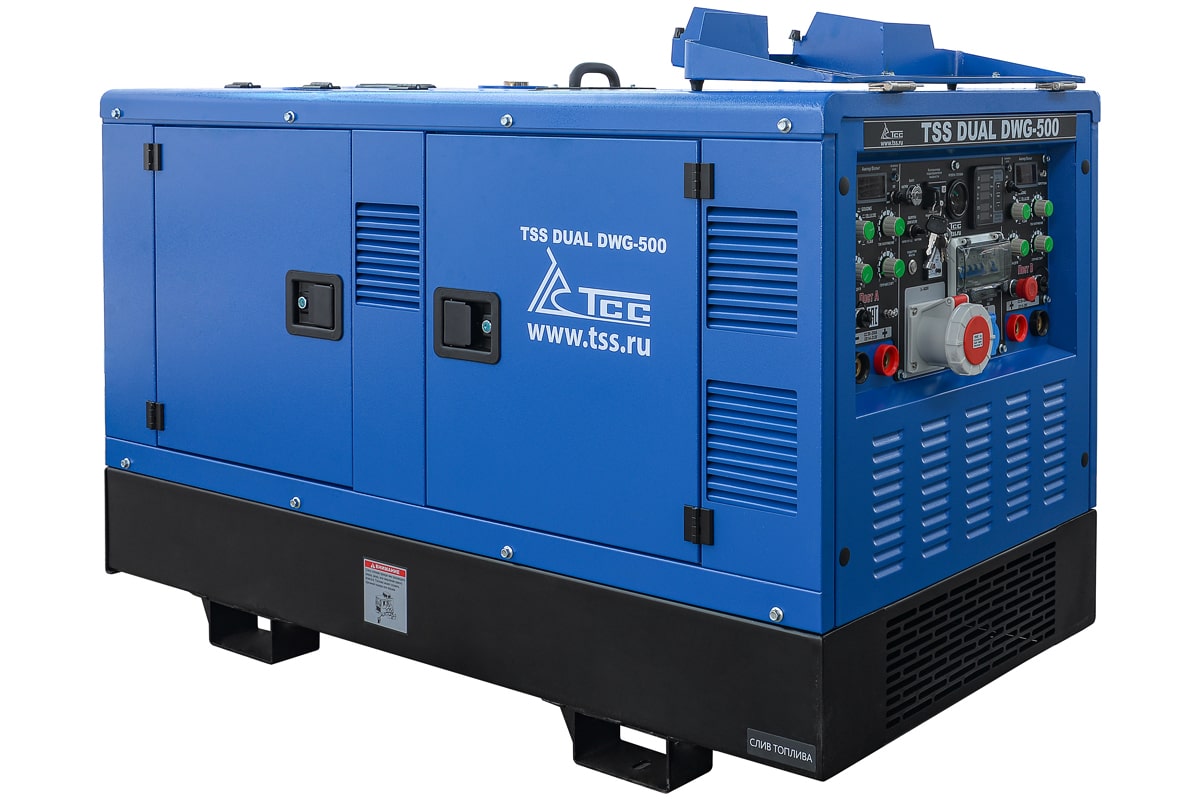

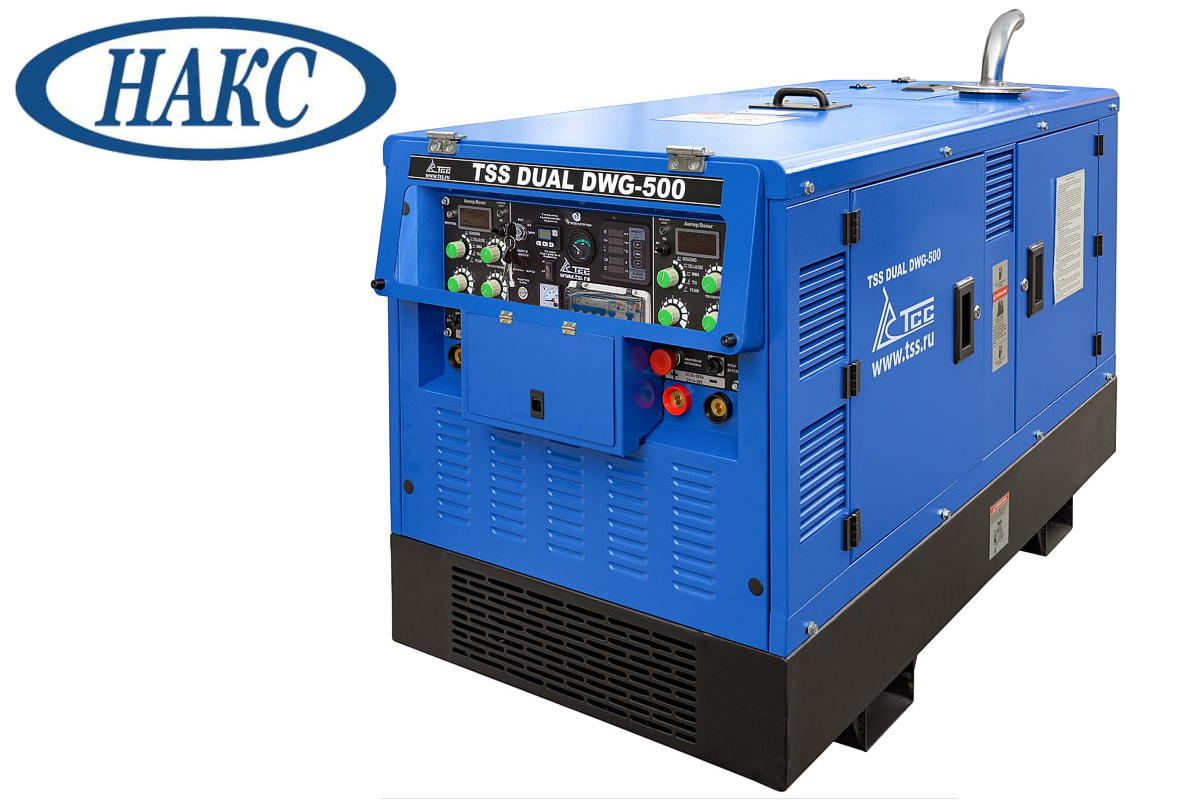

Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500
Арт. 039736
Характеристики
Серия
—
Сварочный агрегат
Напряжение, В
—
400/230
Мощность номинальная, кВА
—
27.5
Мощность максимальная, кВА
—
31.2
Коэффициент мощности
—
0.8
1 950 000 ₽
Доставка по России.
Гарантия. Запчасти. Ремонт.
Возможно оформление в лизинг.
Гарантия. Запчасти. Ремонт.
Возможно оформление в лизинг.
Мощность и области применения!

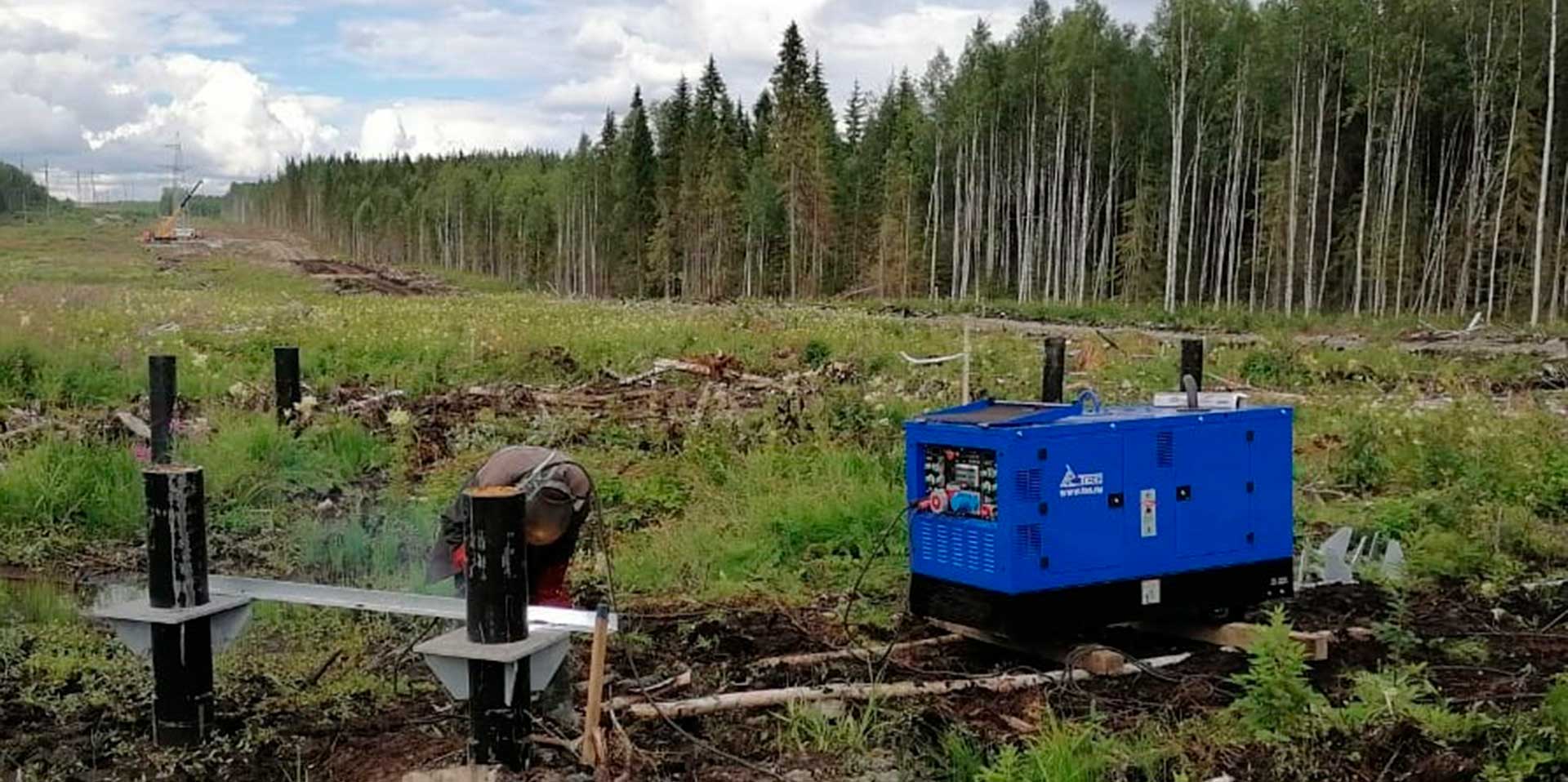

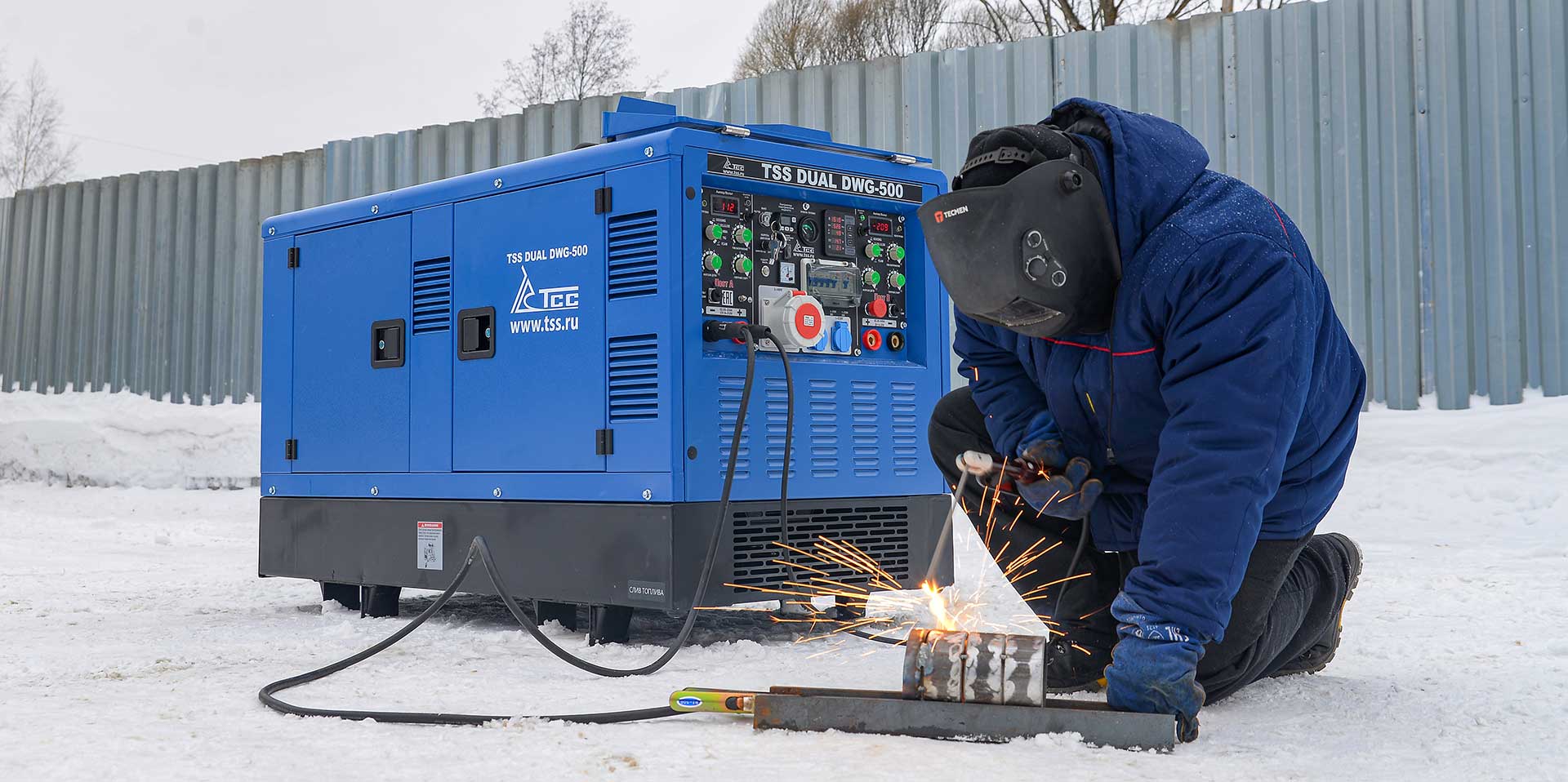

Двухпостовой дизельный сварочный генератор предназначен для организации сварочных работ в полевых условиях, на стройплощадках и в цехах, где нет возможности применить сварочные аппараты, питающиеся от сети переменного тока.Суммарный сварочный ток 500А. Дизельный агрегат может использоваться как источник электроэнергии 400В/230В. Номинальная выходная мощность генератора 22 кВт.
Надежность работы

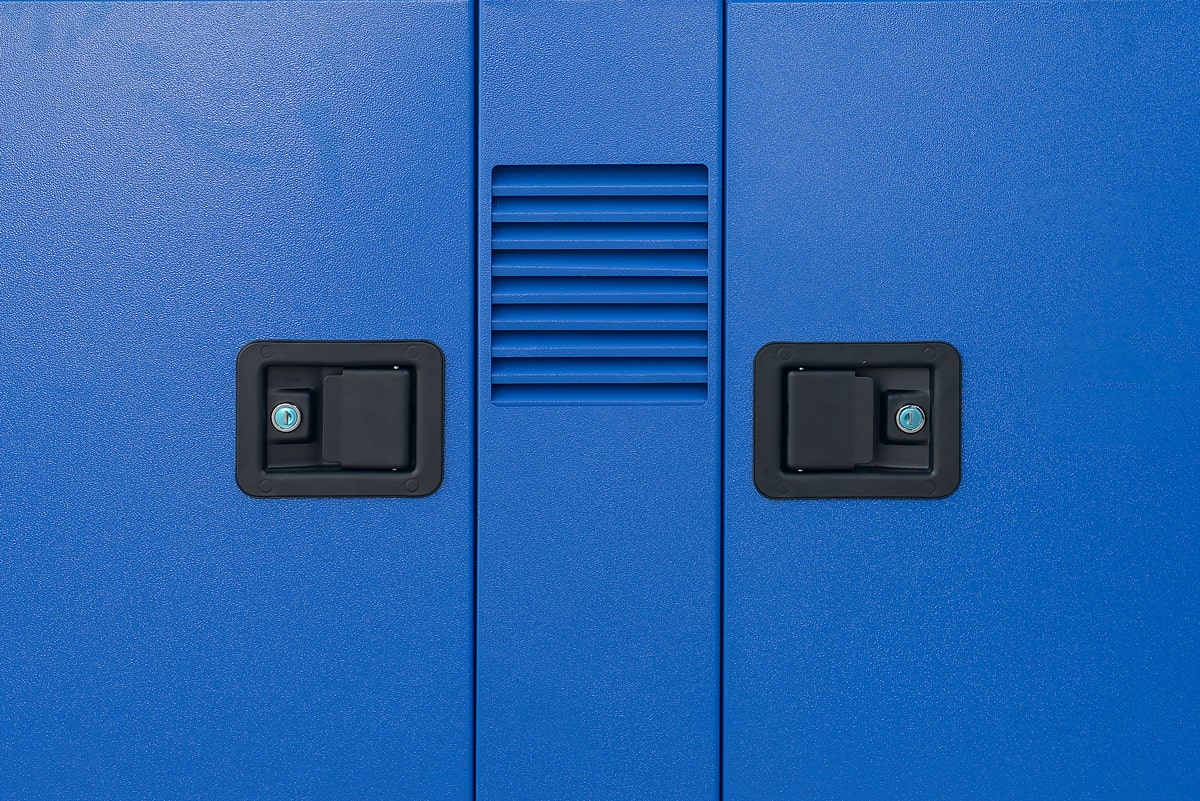

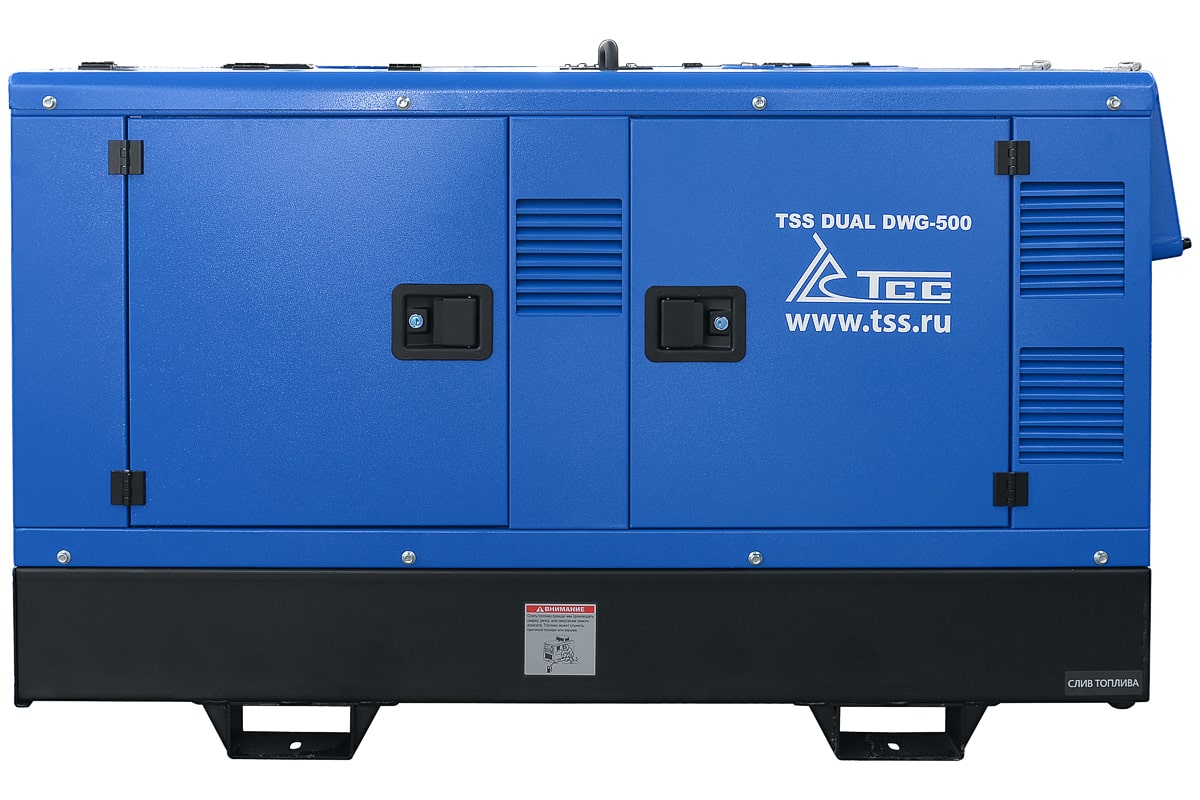

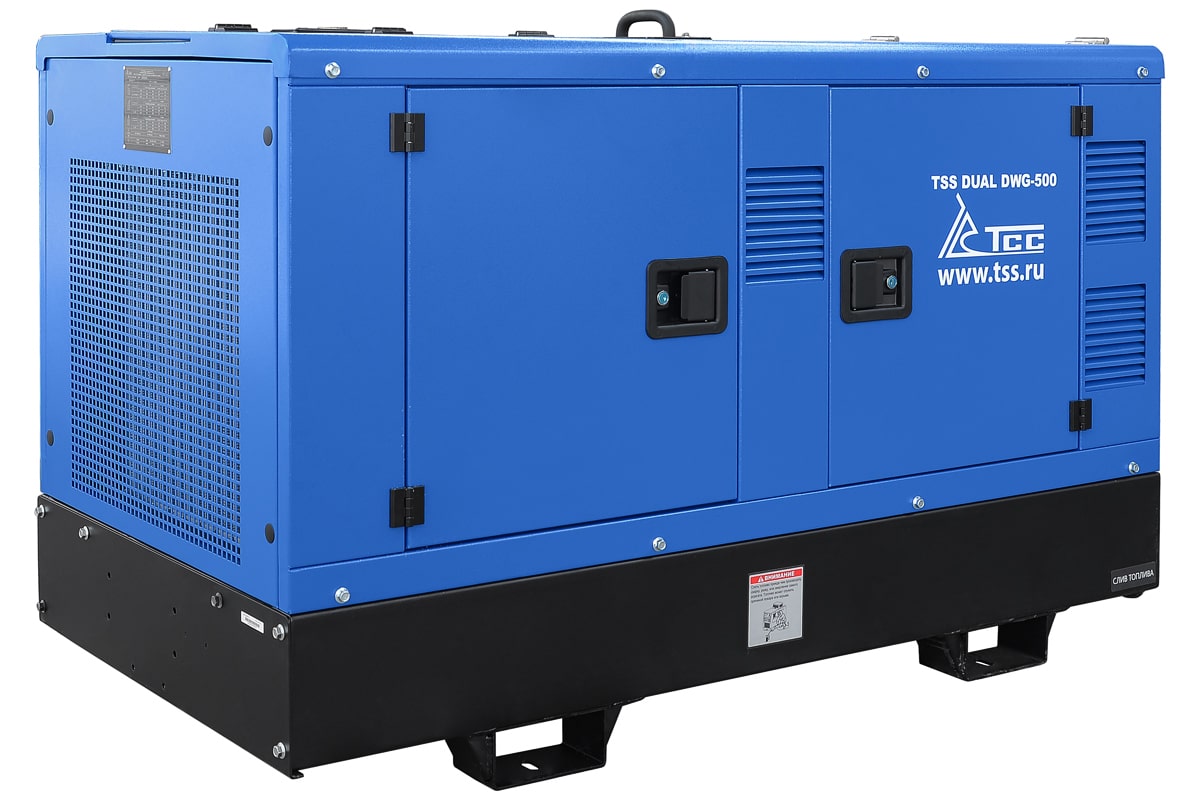

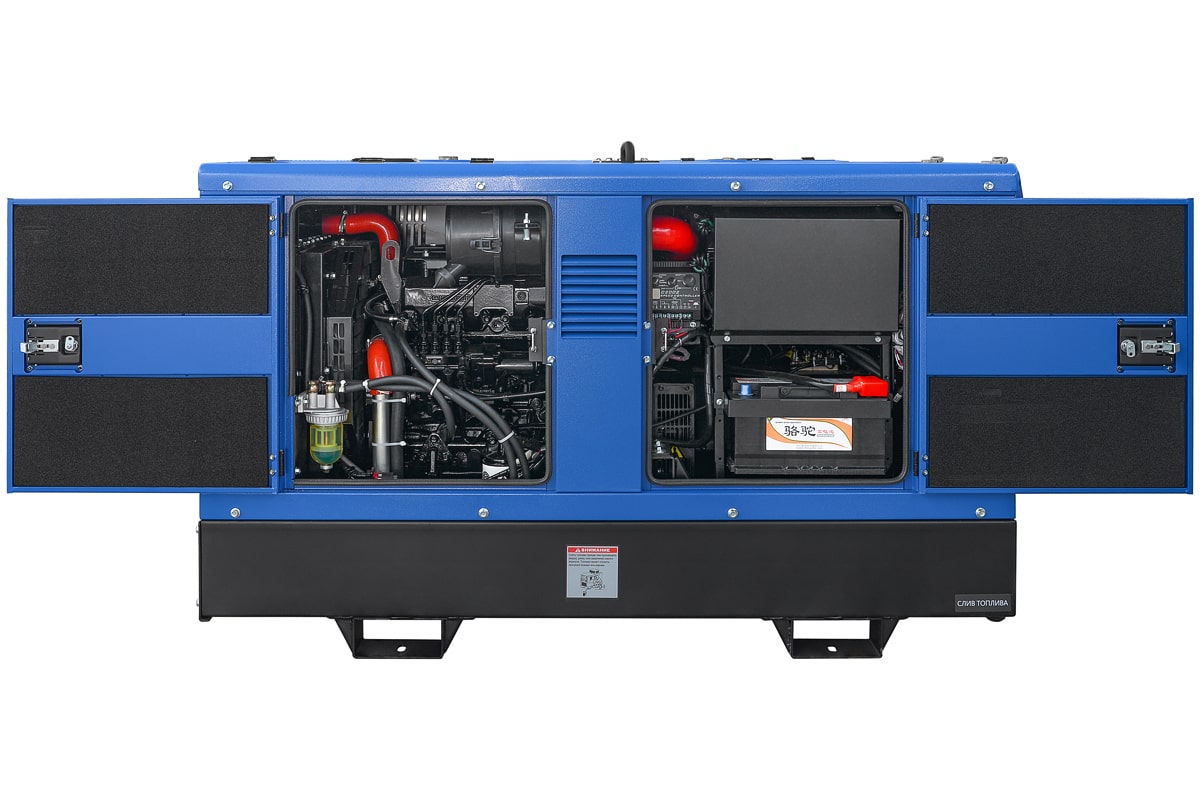

Двухпостовой сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух.В раму встроен топливный бак увеличенного размера. Объем топливного бака 85 л. Расход топлива 7 л/ч. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.
- Одновременное питание электропотребителей и сварочный процессОдновременное использование двух постов на разных сварочных токах и режимах. 500А суммарный ток сварки
- 22 кВт – номинальная мощность25 кВт максимальная выходная мощность для питания электропотребителей
- Объем бака 85 л, расход 7 л/ чаc12 часов автономной работы на одном баке, при максимальной мощности
- Сварочные функции на оба поста:MMA, CELLULOSE, Lift TIG DC, FCAW, CAG-A
- Сварка электродами с различным металлургическим типом покрытияСварки во всех пространственных положениях в т.ч. вертикальным швом на спуск
- Все приборы для контроля сварочных процессов и работы двигателя на одной панели управленияВыбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления
Сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух. В раму встроен топливный бак увеличенного размера. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.

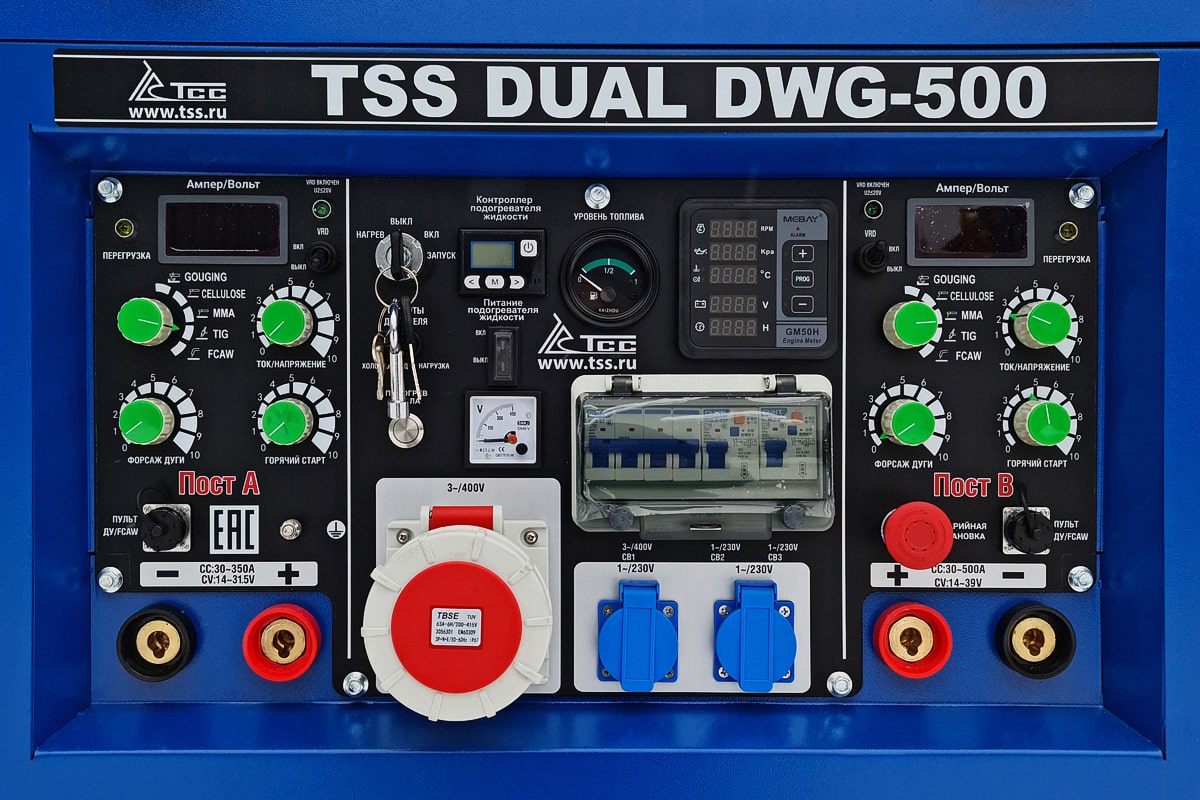

ПАНЕЛЬ УПРАВЛЕНИЯ:

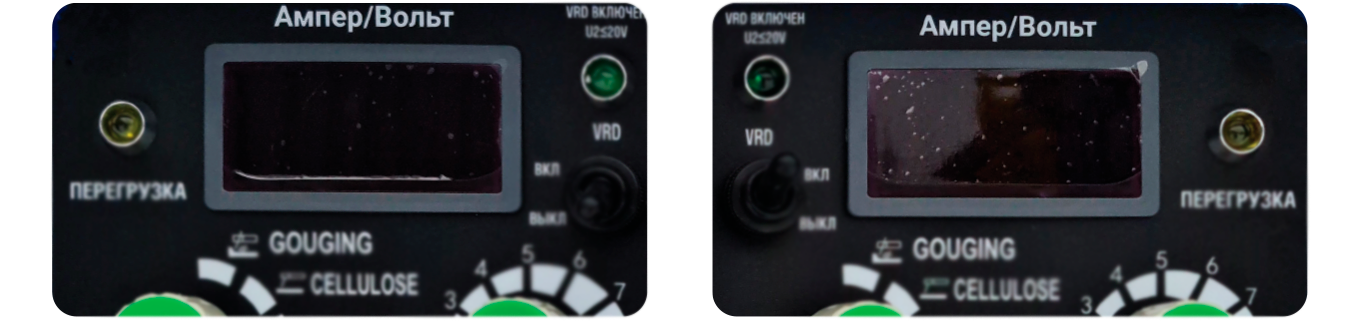

- 1. Дисплей тока/напряжения

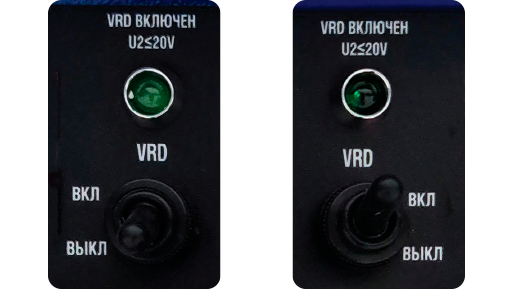

2. Выключатель VRD
3. Индикатор VRD
4. Ключ запуска 5. Контроллер подогревателя жидкости
6. Питание подогревателя жидкости

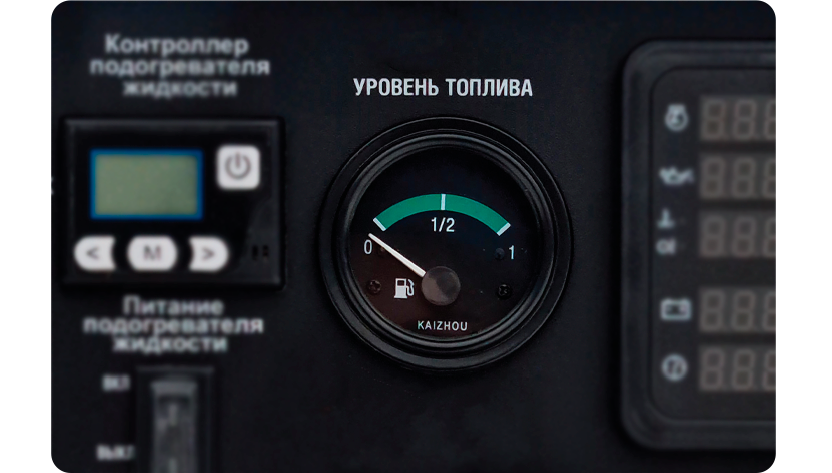

7. Указатель уровня топлива

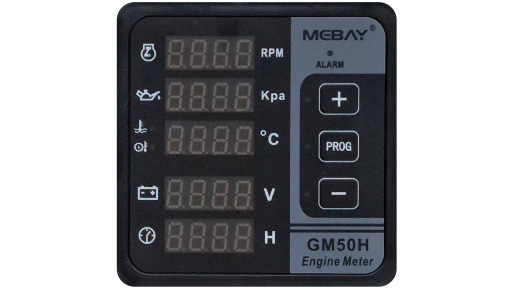

8. Многофункциональный дисплей:
- обороты двигателя
- давление масла
- температура охлаждающей жидкости
- заряд аккумулятора
- счетчик моточасов
9. Индикатор VRD
10. Выключатель VRD
11. Дисплей тока/напряжения
12. Аварийный индикатор

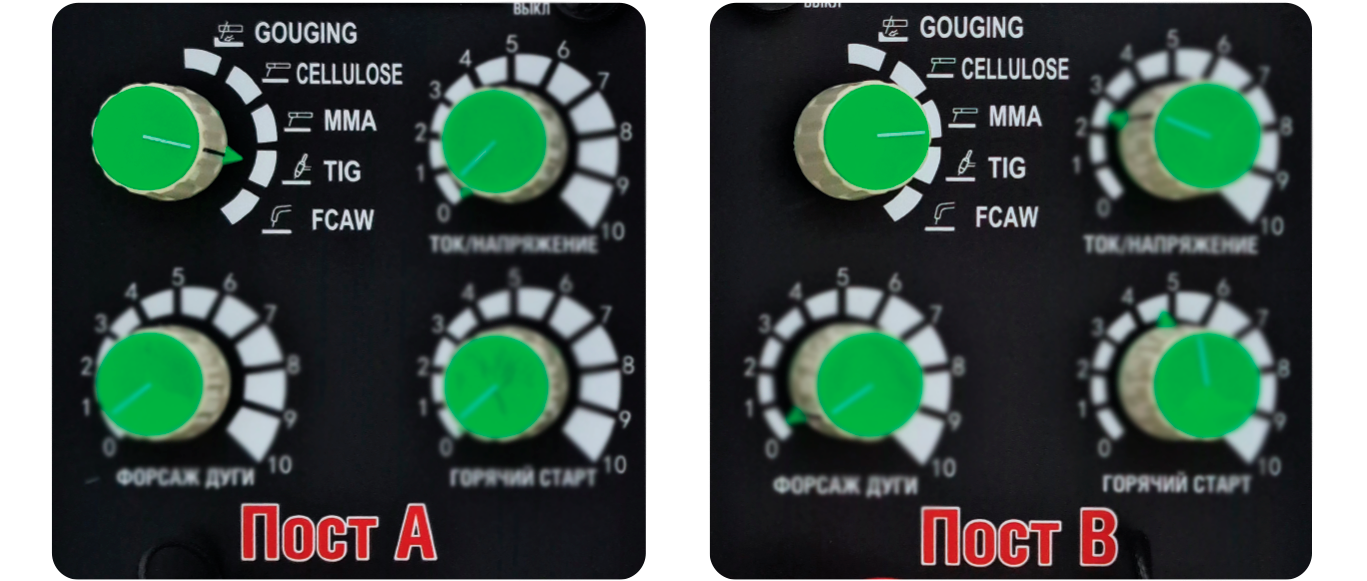

13. Переключатель режимов сварки
14. Регулятор сварочного тока/напряжения
15. Регулятор Горячего старта
16. Регулятор Форсажа дуги
17. Разъём для подключения пульта ДУ ММА
- 18. Клемма «-» поста В
19. Кнопка аварийной остановки
20. Клемма «+» поста В
21. Главный автомат защиты
22. 1-фазная розетка (АС 230В)
23. Силовая 1-фазная розетка (АС 230В)
24. Вольтметр
25. 3-фазная розетка (АС 400В)
26. Подогрев масла
27. Клемма «+» поста А
28. Контакт заземления
29. Переключатель Холостого хода/Нагрузки
30. Клемма «-» поста А
31. Разъём для подключения пульта ДУ ММА
32. Регулятор Горячего старта
33. Регулятор Форсажа дуги
34. Переключатель режимов сварки
35. Регулятор сварочного тока/напряжения
36. Аварийный индикатор
ПРЕИМУЩЕСТВА:
-
Одновременное питание электропотребителей и сварочный процесс
- 12 часов автономной работы на одном баке, при максимальной мощностиОбъем бака 85 л, расход 7 л/ час
- Приборы для контроля на панели управления - пост АВсе приборы для контроля сварочных процессов и работы двигателя на одной панели управления
- Приборы для контроля на панели управления - пост ВВсе приборы для контроля сварочных процессов и работы двигателя на одной панели управления
- Сварочные функции на пост А• MMA (ручная дуговая сварка)
• CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)
• Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)
• FCAW (полуавтоматическая сварка порошковой проволокой)
• CAG-A (воздушно-дуговая строжка угольным электродом)
- Сварочные функции на пост В• MMA (ручная дуговая сварка)
• CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)
• Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)
• FCAW (полуавтоматическая сварка порошковой проволокой)
• CAG-A (воздушно-дуговая строжка угольным электродом)
Одновременное использование двух постов на разных сварочных токах и режимах. 500А суммарный ток сварки
25 кВт максимальная выходная мощность для питания электропотребителей, 22 кВт – номинальная мощность
12 часов автономной работы на одном баке, при максимальной мощности. Объем бака 85 л, расход 7 л/ час
Наличие малогабаритных дистанционных регуляторов сварочного тока, обеспечивающих возможность регулирования тока, не обрывая дуги
Сварка электродами с различным металлургическим типом покрытия
Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск
Регулировка внешних вольтамперных характеристик и динамических свойств источников, в зависимости от типа покрытия электрода, при сварке различных слоев шва и в разных пространственных положениях
Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления
Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления
Сварочные функции на оба поста:
MMA(ручная дуговая сварка)
CELLULOSE(сварка труб электродами с целлюлозным видом покрытия на спуск)
Lift TIG DC(аргонодуговая сварка на постоянном токе, зажигание дуги касанием)
FCAW(полуавтоматическая сварка порошковой проволокой)
CAG-A(воздушно-дуговая строжка угольным электродом)
Таблица. Распределение мощности на сварку и генератор
| Пост A, Сварочный ток (A) | Пост A, Напряжение (В) | Пост A Потребление мощности генератора (кВт) | Пост B, Сварочный ток (A) | Пост B, Напряжение (В) | Пост B Потребление мощности генератора (кВт) | Пост A и B одновременно, оставшаяся выдаваемая мощность генератора (кВт) |
|---|---|---|---|---|---|---|
| 100 | 24 | 3 | 100 | 24 | 3 | 19 |
| 150 | 26 | 4.8 | 150 | 26 | 4.8 | 15.4 |
| 200 | 28 | 6.7 | 200 | 28 | 6.7 | 11.6 |
| 250 | 30 | 9 | 250 | 30 | 9 | 7 |
| 300 | 32 | 11.5 | 300 | 32 | 11.5 | 2 |
| 350 | 34 | 14.5 | 350 | 34 | 14.5 | / |
| 400 | 36 | 17.5 | / | |||
| 450 | 38 | 20.5 | / | |||
| 500 | 40 | 24 | / |
ОПИСАНИЕ МОДЕЛИ:
-
СВАРОЧНЫЙ ТОК:

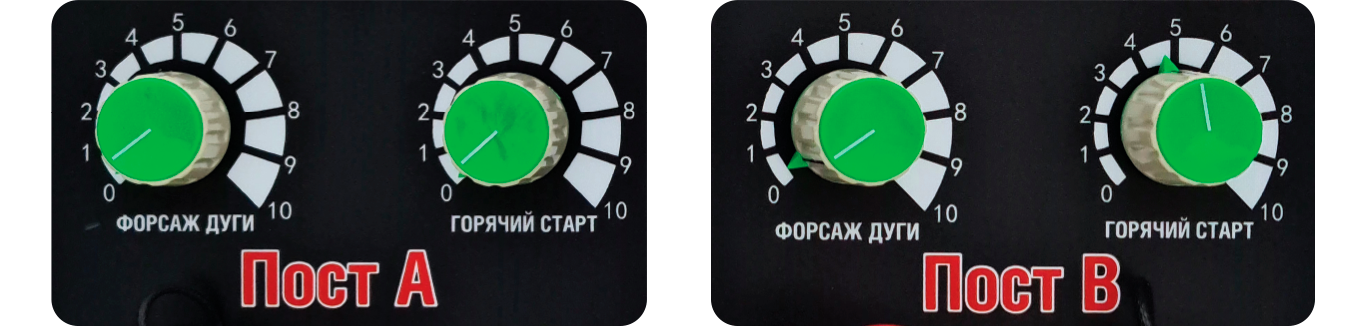

- Пост АРегулируемый горячий старт
Регулируемый форсаж дуги
- Пост В
Регулируемый горячий старт
Регулируемый форсаж дуги
- Пост АФункция VRD
- Пост В
Функция VRD

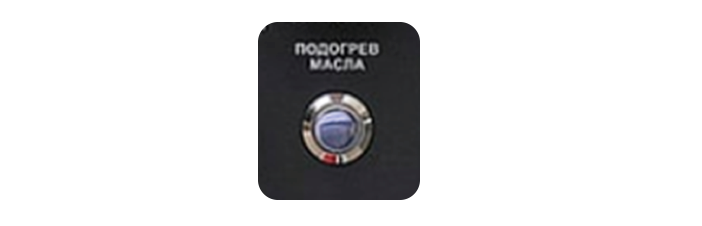

- Подогрев маслаДля запуска в холодное время года

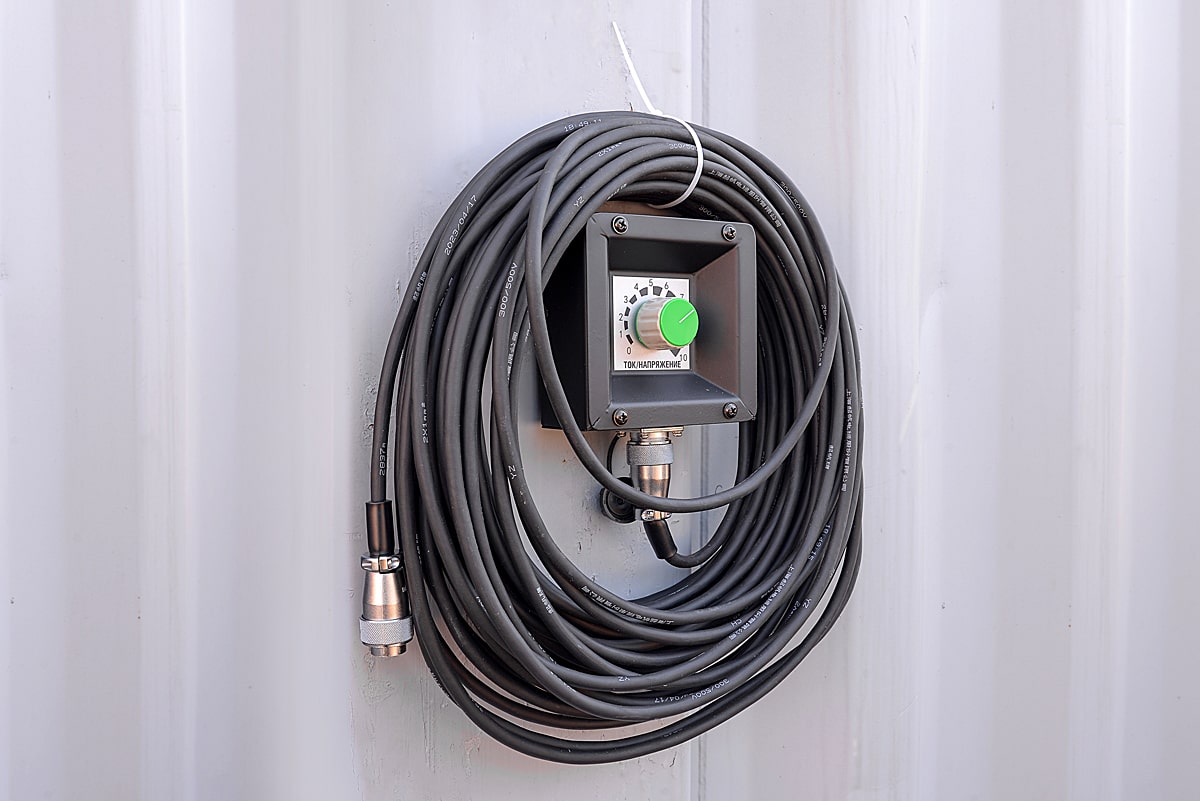

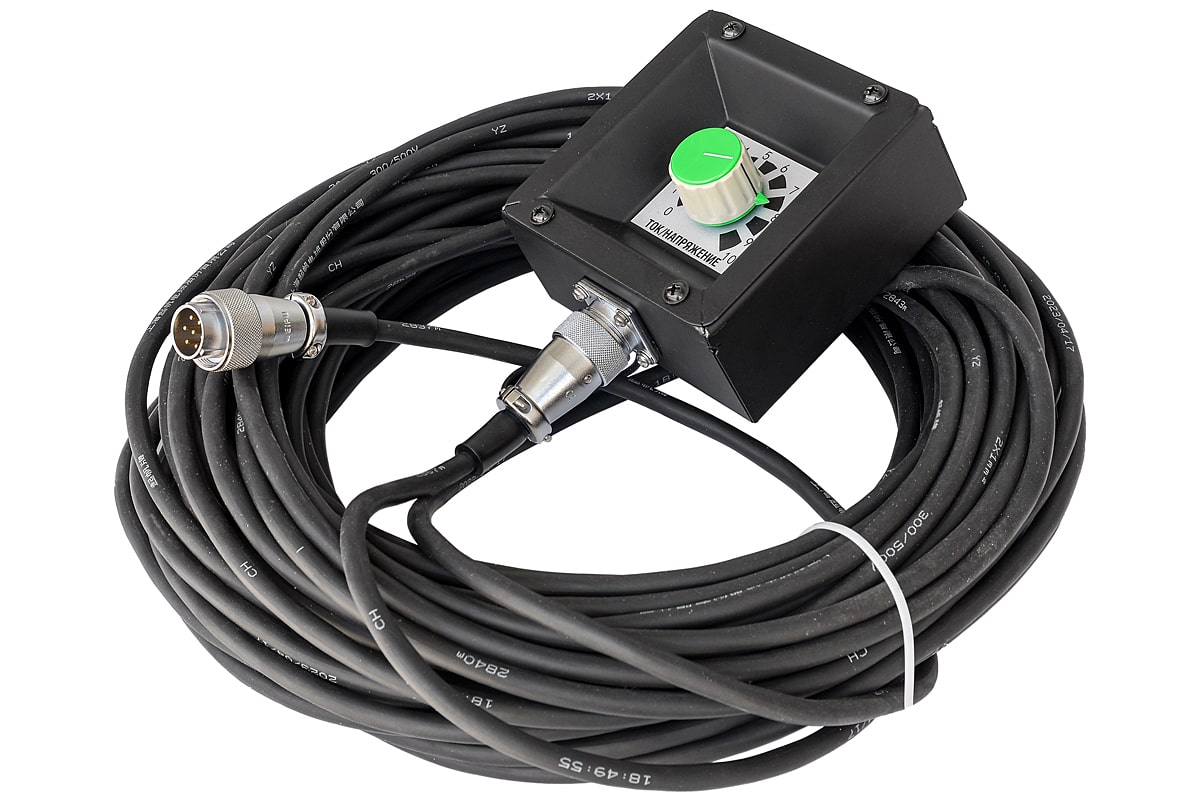

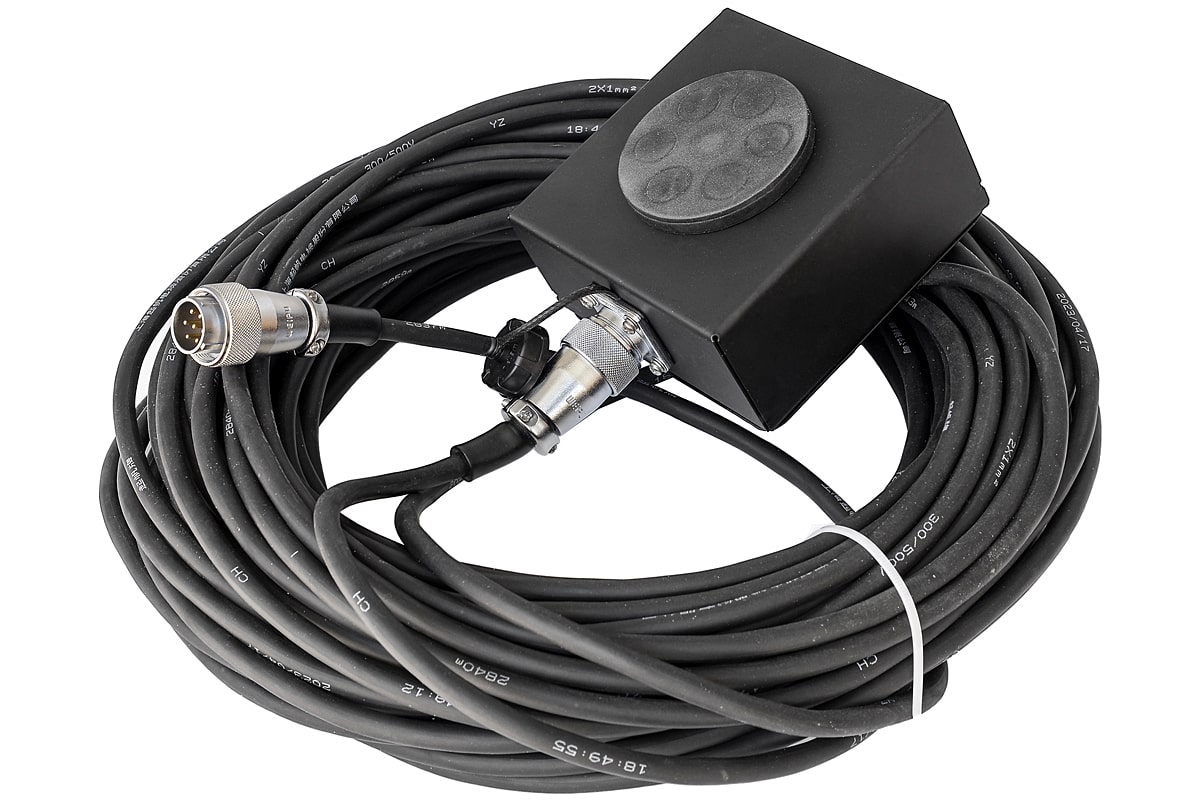

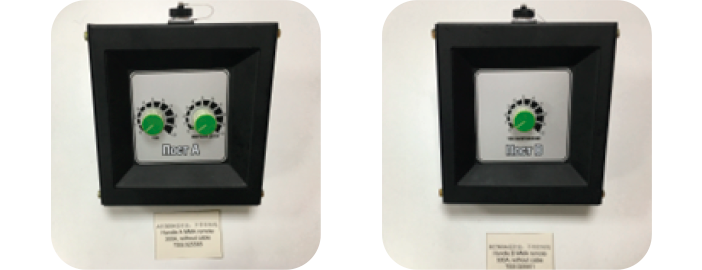

- Пост АДистанционная регулировка тока для MMA и TIG сварки (ПДУ на магните в комплекте поставки)
- Пост В
Дистанционная регулировка тока для MMA и TIG сварки (ПДУ на магните в комплекте поставки)

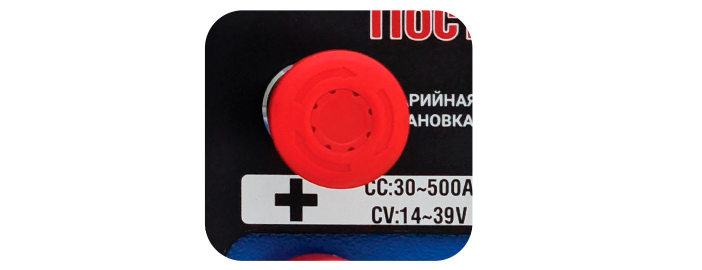

- Кнопка экстренной остановкиДля удобства оператора
>Напряжение / частота / счетчик моточасов
Индикатор температуры охлаждающей жидкости
Индикатор давления масла
Индикатор заряда батареи
Показатель уровня топлива
Диапазон регулировки СС: 30-500А / CV: 14-39V (для FCAW)
При работе двумя поста одновременно: пост А - 250А (ПВ 100%) + пост В - 250А (ПВ 100%)
олько пост А - 350А (ПВ 60%) или пост В - 500А (ПВ 60%)
ОПЦИИ В БАЗОВОЙ КОМПЛЕКТАЦИИ:
Дисплей сварочного тока для поста А, дисплей сварочного тока и напряжения для поста В
Плавная бесступенчатая регулировка тока и напряжения
Регулируемый горячий старт - оба поста
Регулируемый форсаж дуги - оба поста
Функция VRD – оба поста
Подогрев масла
Предустановленный подогреватель охлаждающей жидкости
Дистанционная регулировка тока для MMA и TIG сварки - оба поста (два ПДУ на магните в комплекте поставки)
Предпусковой подогрев двигателя для запуска при отрицательных температурах
Тумблер переключения оборотов двигателя: холостой ход / рабочие обороты
Кнопка экстренной остановки
КОНТРОЛЬНЫЕ ПРИБОРЫ НА ПАНЕЛИ УПРАВЛЕНИЯ:
ПИТАНИЕ ЭЛЕКТРОПОТРЕБИТЕЛЕЙ:
Без сварки - максимальная выходная мощность 25 кВт
Одновременно со сварочным током 2 х 250А - выходная мощность 7 кВт
Розетки - AC400В/50.5A, AC230В/ 2х16А

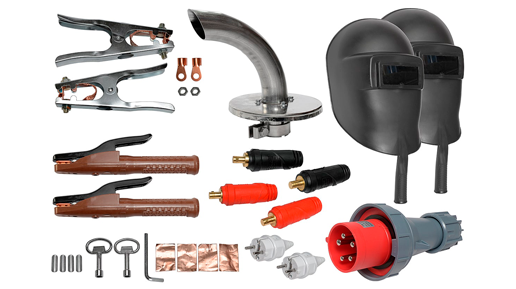

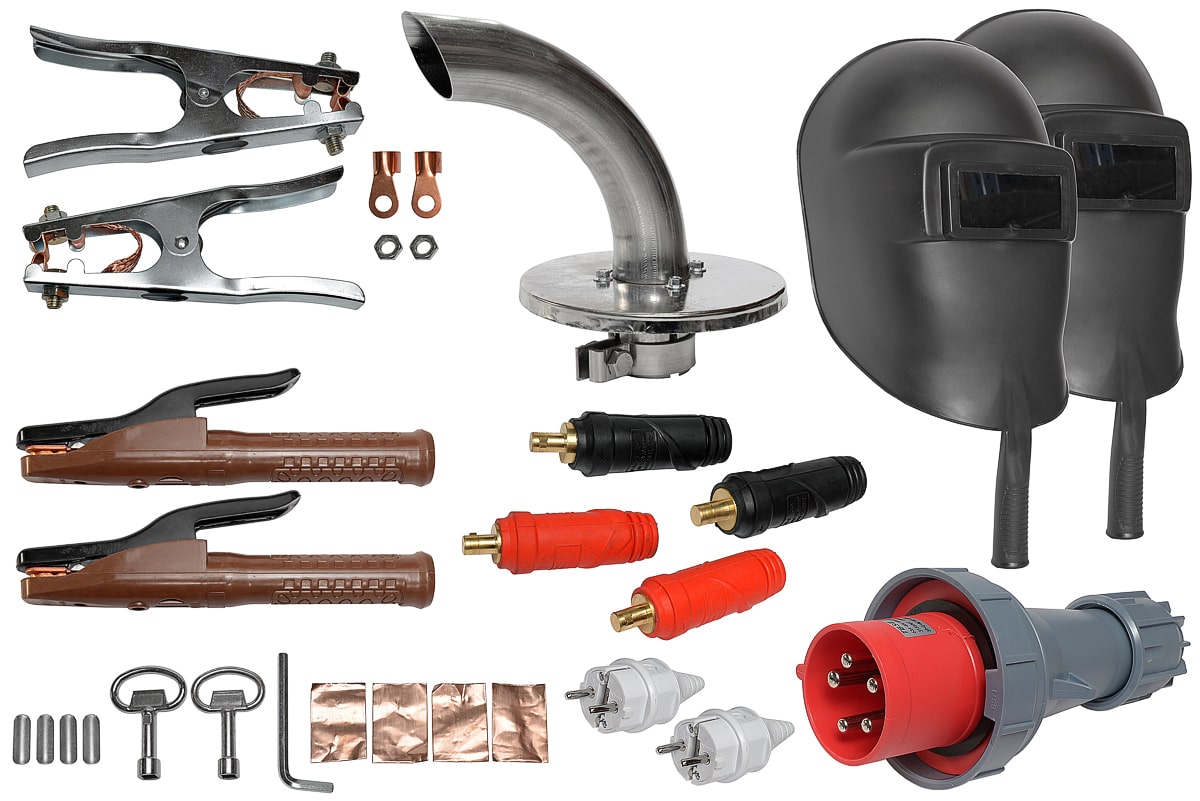

КОМПЛЕКТАЦИЯ:
- Кабельный штекер -4 шт.
- Держатель электрода 500-800 А - 2 шт.
- Клемма заземления 500А - 2 шт.
- Штепсельная вилка 1~/230В 16A - 2 шт.
- Штепсельная вилка 3~/400В - 1 шт.

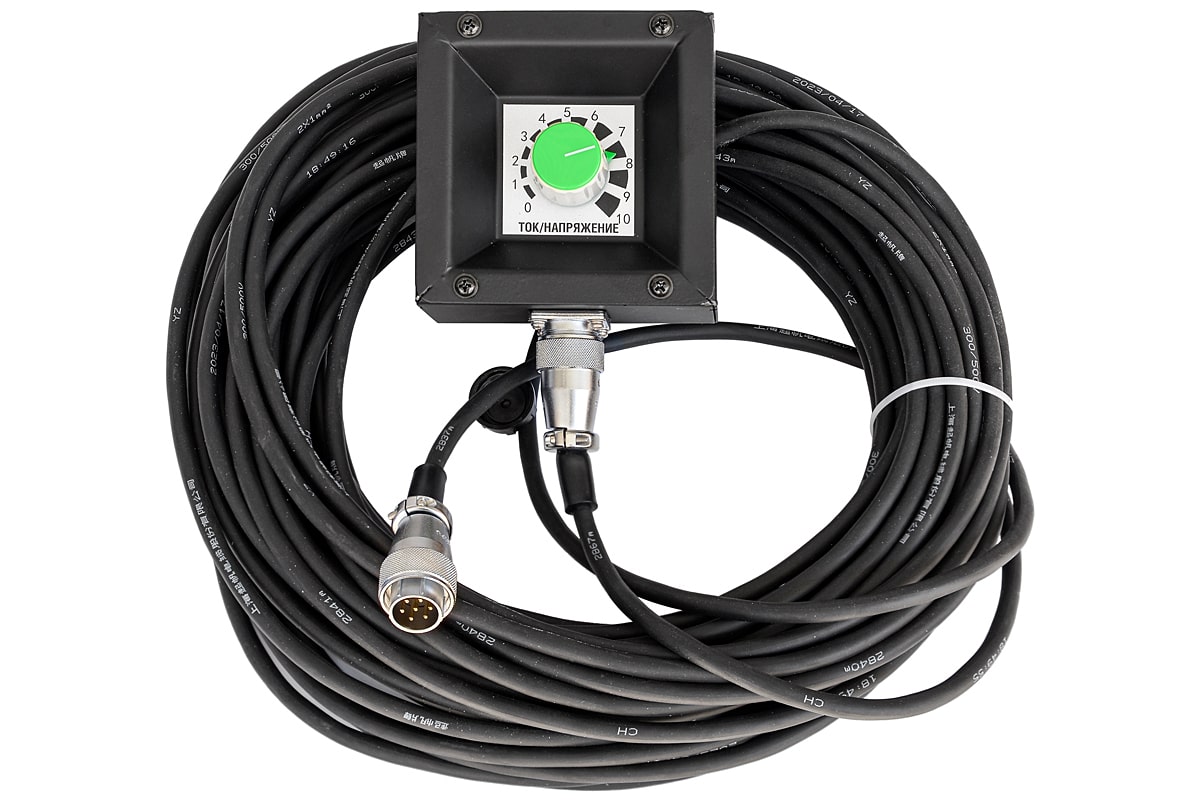

- MMA пульт ДУ для поста В (500А, 15 м) - 1 шт.
- MMA пульт ДУ для поста А (350А, 15 м) - 1 шт.

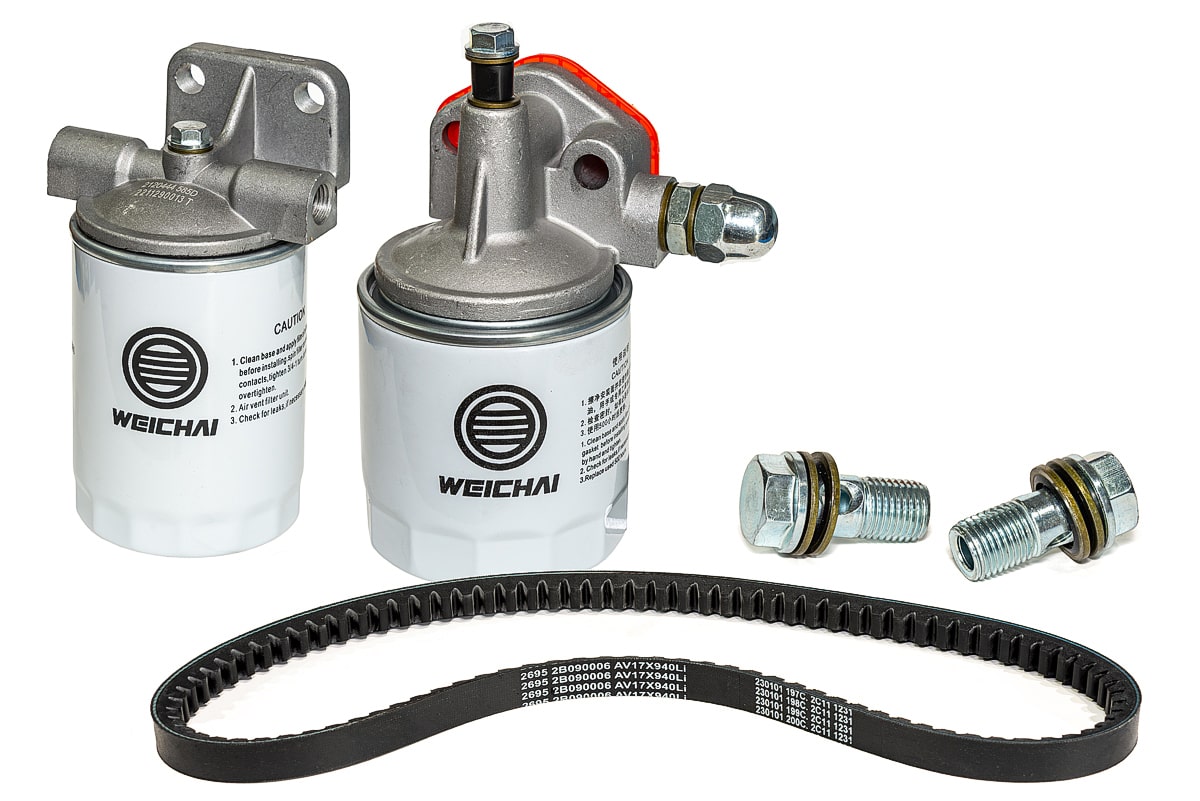

- Фильтр масляный – 1 шт.
- Фильтр топливный – 1 шт.
- Фильтр воздушный – 1 шт.
- Ремень вентилятора – 1 шт.
ДОПОЛНИТЕЛЬНО ДОКУПАЕТСЯ:
- 024541 Механизм подачи проволоки TSS FCAW-501 c роликами под порошковую проволоку 2.0 и 2.4 мм
- 024561 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 15 м
- 025496 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 30 м
- 024562 Горелка TSS FCAW 350А (аналог Magnum 350 для LN-23p)
- 017697 WP-26 (4м) горелка для аргонодуговой сварки вентильная
- 017788 Горелка для воздушно-дуговой строжки TBi-600A (4.5м, электрод 4-12мм)
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Вам также может понравиться
Характеристики
Серия
Сварочный агрегат
Напряжение, В
400/230
Мощность номинальная, кВА
27.5
Мощность максимальная, кВА
31.2
Коэффициент мощности
0.8
Частота, Гц
50
Количество фаз
3/1
Номинальный ток (А)
50.5
Тип запуска
Электростарт
Модель двигателя
Weichai WP2.3D33E200
Двигатель
Weichai WP2.3D33E200
Мощность номинальная, кВт
22
Мощность максимальная, кВт
25
Система охлаждения
Жидкостная
Частота вращения коленвала (об/мин)
1500
Рекомендуемый тип масла
SAE 15W40/10W30
Вид топлива
дизель
Объём топливного бака (л)
85
Исполнение
Шумозащитный кожух
Степень защиты
IP44
Мощность двигателя, кВт/л.с.
30 ( макс. 33 ）/ 41 ( макс 45)
Тип генератора
Бесщеточный, синхронный, самовозбуждающийся, 4х-полюсной
Регулятор напряжения
AVR
Габаритные размеры упаковки (ДxШxВ, мм)
1800х940х1180
Установленный аккумулятор Ah/V
75/12
Напряжение холостого хода, В
74
Диаметр электрода, мм
1.6-10
Упаковка
Фанерный ящик
Масса брутто, кг
850
Род сварочного тока
Постоянный
Электрическая мощность, кВт
22
Модель генератора
WHI184G
Тип двигателя
Вертикальный, рядный, 4-тактный, с водяным охлаждением
Расход топлива л/час
7
Приборы контроля
Уровень топлива, температура антифриза, давление масла, заряд батареи, счетчик моточасов
Дисплей сварочного тока
Да
Дистанционная регулировка тока
Да
Автомат защиты
Да
Предпусковой подогреватель
Да
Останов по низкому давлению масла
Да
Выход 12V (Ампер)
нет
Сварочный ток поста "А", А
30-300
Сварочный ток поста "В", А
30-500
Сварочный ток постов "А" и "В", А
30-300
Диаметр порошковой проволоки, мм
1.6 / 2.0
Вес, кг
750
